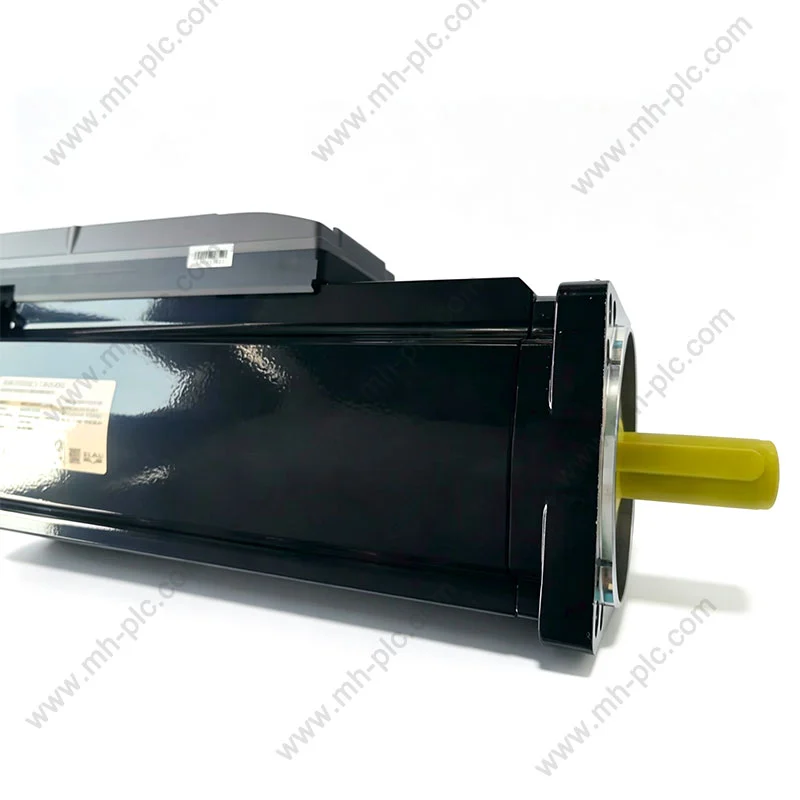

Was macht Schneider ILM1001P01A0000 zu einer praktischen integrierten Servolösung?

In der modernen Maschinenautomatisierung hängt die Bewegungsleistung nicht nur von der Motorleistung ab. Ingenieure müssen auch den Platzbedarf im Schaltschrank, die Komplexität der Verkabelung, die Genauigkeit der Rückmeldung usw. berücksichtigen. Installationsanforderungen, Drehmomentkapazität und langfristige Wartungsfreundlichkeit. DerSchneider ILM1001P01A0000begegnet diesen Herausforderungen durch die Kombination eines Servos Motor und integrierte Antriebsarchitektur in einer feldmontierten Bewegungskomponente.

Den Schneider ILM1001P01A0000 verstehen

Der Schneider ILM1001P01A0000 ist nicht einfach ein herkömmlicher eigenständiger Servomotor. Es gehört zur Lexium 62 ILM-Familie und integriert die Antriebselektronik in den Motor. Dadurch kann die Bewegungskomponente eher näher am Maschinenmechanismus positioniert werden als dass die gesamte Antriebselektronik in einem zentralen Schaltschrank verbleiben müsste. Schneider Electric identifiziert das Gerät als integrierten Antrieb mit einem 100-mm-Motor Flansch, einzelner Motorblock, glatte Welle, SinCos-Single-Turn-Feedback und keine Bremse.

Diese Architektur kann besonders für modulare Maschinen wertvoll sein. Statt Entwerfen jeder Bewegungsachse um eine traditionelle Motor-plus-Schaltschrank-Antriebsanordnung herum, Maschinenbauer können Bewegungskomponenten näher an einzelnen Maschinenmodulen verteilen. Das Ergebnis kann eine sauberere Maschinenarchitektur und möglicherweise eine einfachere Erweiterung sein Es sind mehrere unabhängige Achsen erforderlich.

Wichtige Spezifikationen auf einen Blick

Die korrekte technische Identifizierung ist der erste Schritt bei der Auswahl eines Ersatzservos Komponente. Die folgenden Angaben basieren auf den Produktdaten des Herstellers und unterstützende technische Dokumentation.

Spezifikationen sollten immer anhand der neuesten Herstellerdokumentation überprüft werden und die genaue Maschinenkonfiguration vor der Installation.

Wie die integrierte Servoarchitektur hilft

Herkömmliche Servosysteme trennen üblicherweise den Motor vom Antrieb. Diese Anordnung kann sehr gut funktionieren, erfordert jedoch möglicherweise erheblichen Platz im Schrank, Stromkabel usw. Feedback-Verkabelung und zusätzlicher technischer Aufwand, wenn eine Maschine viele Achsen enthält.

Die ILM-Architektur verfolgt einen anderen Ansatz, indem sie das Laufwerk direkt integriert Der Servomotor. Bei modularen Maschinen kann dadurch die Menge der Bewegungshardware reduziert werden die im Hauptschaltschrank konzentriert sein müssen.

Die tatsächliche Reduzierung der Verkabelung, des Schrankvolumens und der Installationszeit hängt davon ab Komplettes Systemdesign. Diese Vorteile sollten daher auf Maschinenebene bewertet werden, und nicht allein aufgrund der Motorspezifikation angenommen.

Häufige Probleme bei der Bewegungssteuerung, die behoben werden können

Die Wahl eines Servomotors sollte mit den Problemen der Maschine beginnen und nicht mit einem Katalognummer. Mehrere wiederkehrende Probleme machen die integrierte Servotechnologie attraktiv für moderne Anlagenbauer.

1. Begrenzter Platz im Schaltschrank:Maschinen mit vielen Servoachsen können schnell wertvolles Schaltschrankvolumen verbrauchen. A Eine verteilte Architektur kann dazu beitragen, einige Bewegungsfunktionen näher an die Achsen zu verlagern.
2. Komplexe Motorantriebsverkabelung:Herkömmliche Systeme können separate Motorleistungs-, Feedback- und Steueranschlüsse umfassen. Eine ordnungsgemäß konzipierte integrierte Architektur kann die Komplexität des Gesamtsystems reduzieren Verbindungsstrategie.
3. Schwierige modulare Maschinenerweiterung:Maschinen benötigen häufig optionale Stationen oder zusätzliche Bewegungsmodule. Eine verteilte Die Servoarchitektur kann flexiblere mechanische Layouts unterstützen.
4. Positionierungsinkonsistenz:Für eine kontrollierte Bewegung ist eine zuverlässige Rückmeldung unerlässlich. Der ILM1001P01A0000 verwendet einen absolutes Single-Turn-SinCos-Hiperface-Feedbacksystem.
5. Ersatzunsicherheit:Kauf eines ähnlich aussehenden Motors ohne Überprüfung von Welle, Bremse, Rückmeldung, Leistung usw. und Montagevorgaben können zu Kompatibilitätsproblemen führen.

Leistungsmerkmale, die in der Praxis von Bedeutung sind

Eines der wichtigsten Merkmale des Schneider ILM1001P01A0000 ist die Beziehung zwischen Leistung, Drehmoment, Geschwindigkeit und Rückmeldung. Das Gerät liefert eine Nennleistung von 600 W Ausgangsleistung und einer Nenndrehzahl von 3000 U/min. Sein Nenndrehmoment beträgt 1,9 N·m Das Dauerbremsmoment wird mit 2,5 N·m und das Spitzenbremsmoment mit 9,6 N·m angegeben.

Diese Zahlen sollten nicht als austauschbare Betriebswerte interpretiert werden. Für Beispielsweise bedeutet die Fähigkeit zum Spitzendrehmoment nicht, dass eine Maschine kontinuierlich arbeiten kann bei 9,6 N·m. Der tatsächliche Arbeitszyklus, das Beschleunigungsprofil, die thermischen Bedingungen und die Bewegung Die Controller-Einstellungen bestimmen, ob eine bestimmte Anwendung geeignet ist.

Feedback ist ein weiterer wichtiger Aspekt. Das Modell verwendet einen absoluten Singleturn SinCos Hiperface Feedbacksystem mit 128 Perioden. Diese Feedback-Architektur ist Besonders relevant für Anwendungen, bei denen eine kontrollierte Positionierung und Geschwindigkeitsrückmeldung erforderlich ist sind für die Maschinenleistung von zentraler Bedeutung.

Geeignete industrielle Anwendungen

Da der ILM1001P01A0000 Teil des PacDrive 3-Ökosystems ist, ist dies insbesondere der Fall relevant für automatisierte Maschinen, die eine koordinierte Servobewegung erfordern. Das genaue Die Eignung hängt von der gesamten Steuerungs- und Maschinenarchitektur ab.

Dabei sollte das Modell nicht automatisch für jede Maschine als geeignet gelten Kategorien. Insbesondere im vertikalen Bereich bleibt die Anwendungstechnik von entscheidender Bedeutung Achsen, Lasten mit hoher Trägheit, Maschinen mit hoher Taktfrequenz oder Umgebungen mit ungewöhnlicher Mechanik oder thermische Bedingungen.

Überlegungen zur Installation und Integration

Eine erfolgreiche Installation beginnt mit der mechanischen Kompatibilität. Der ILM1001P01A0000 Verwendet einen 100-mm-Motorflansch und einen 19-mm-Wellendurchmesser bei einer 40-mm-Wellenlänge. Die Montageanordnung umfasst vier Montagelöcher.

• Bestätigen Sie vor der mechanischen Installation die Abmessungen des Motorflansches.
• Überprüfen Sie den Wellendurchmesser von 19 mm anhand der Kupplung oder des Getriebes.
• Bestätigen Sie die Schaftlänge und den verfügbaren mechanischen Spielraum.
• Überprüfen Sie das Montagelochmuster und die Befestigungsanforderungen.
• Stellen Sie sicher, dass die Anwendung keine Haltebremse erfordert.
• Überprüfen Sie die Feedback- und Steuerungssystemkompatibilität.
• Überprüfen Sie die Nennversorgungsanforderungen des gesamten Bewegungssystems.
• Überprüfen Sie die Umgebungsbedingungen, einschließlich Temperatur, Verschmutzung und Feuchtigkeit.
• Verwenden Sie geeignete Kabel, Anschlüsse, Erdungs- und Schutzmaßnahmen.

Das Modell wird ohne Haltebremse spezifiziert. Dies ist besonders wichtig für Vertikalachsen oder Anwendungen, bei denen eine Last bei Servoantrieb stationär bleiben muss wird entfernt. In solchen Fällen muss der Maschinenkonstrukteur feststellen, ob ein unabhängiger Eine mechanische Haltelösung oder eine andere Motorkonfiguration ist erforderlich.

Die genauen elektrischen, elektrischen und elektrischen Angaben entnehmen Sie bitte der Produktdokumentation von Schneider. mechanische, Inbetriebnahme- und Sicherheitsanforderungen, die für die Installation gelten.

Was Sie vor der Bestellung überprüfen sollten

Austauschprojekte scheitern oft daran, dass der Käufer nur die Teilenummer und bestätigt körperliche Erscheinung. Ein besserer Kaufprozess überprüft die vollständige Konfiguration.

Die Verfügbarkeit kann auch je nach Region und Vertriebskanal variieren. Schneider Electric In der aktuellen Produktliste wird dieses Modell in den USA als nicht vorrätiges Produkt ausgewiesen. Vertriebskontext, daher sollten Käufer die aktuelle Lieferzeit und die Region bestätigen Verfügbarkeit statt der Annahme eines sofortigen Lagerbestands.

Überlegungen zu Wartung und Zuverlässigkeit

Servosysteme sind Präzisionsbewegungskomponenten, daher sollte der Schwerpunkt auf der vorbeugenden Wartung liegen auf das gesamte mechanische und elektrische System und nicht nur auf den Motor.

1. Überprüfen Sie die mechanischen Verbindungen:Überprüfen Sie Befestigungsteile, Kupplungen und Übertragungskomponenten auf Lockerheit bzw ungewöhnlicher Verschleiß.
2. Betriebsverhalten überwachen:Unerwartete Vibrationen, Geräusche, Temperaturanstiege oder Positionierungsabweichungen können darauf hinweisen Entwicklung mechanischer oder elektrischer Probleme.
3. Verkabelung prüfen:Überprüfen Sie die Strom- und Rückkopplungsanschlüsse auf Beschädigung, Lockerheit oder Verschmutzung.
4. Überprüfen Sie die Anwendungslasten:Eine Maschine, die ihre Nutzlast nach und nach erhöht hat, kann irgendwann die ursprüngliche Nutzlast überschreiten Bewegungsdesign.
5. Sorgen Sie für korrekte Umgebungsbedingungen:Der angegebene IP54-Schutz ist nicht als Erlaubnis zur Offenlegung zu verstehen Motor an jede Umgebung ohne zusätzliche Bewertung anpassen.
6. Verwenden Sie die richtigen Austauschverfahren:Der Austausch sollte gemäß der relevanten Schneider-Dokumentation und Maschinensicherheit erfolgen Verfahren.

Das Ziel der Wartung besteht nicht nur darin, den Motor am Laufen zu halten. Es geht darum, zu bewahren Positionierungsgenauigkeit, vorhersehbare Zyklusleistung, mechanische Sicherheit und insgesamt Verfügbarkeit der Ausrüstung.
