Was ist Schneider ILM0702P01A0000 und wie unterstützt es kompakte Servobewegungen?

Was ist Schneider ILM0702P01A0000?

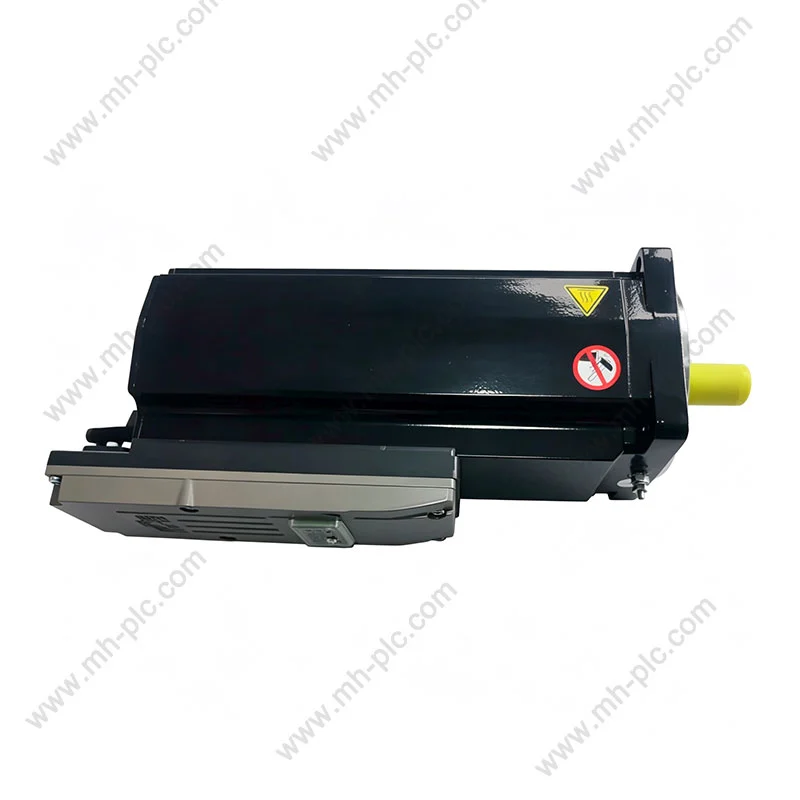

Schneider ILM0702P01A0000 ist ein integrierter Lexium 62 ILM-Servomotor, der für PacDrive 3-Bewegungssteuerungsarchitekturen entwickelt wurde. Schneider Electric gibt ihn als integrierten Servomotor mit einem Dauerdrehmoment von 1,7 Nm, einer Nennausgangsleistung von 720 W und einer Nenndrehzahl von 6000 U/min an. Die angegebene Konfiguration beinhaltet keine Haltebremse.

Im Gegensatz zu einer herkömmlichen Anordnung, bei der Motor und Antriebselektronik separat installiert werden können, bringt ein integriertes Servomodul wichtige Antriebsfunktionen in die motorseitige Einheit. Diese Architektur kann besonders bei Maschinen mit mehreren Achsen oder modularen mechanischen Abschnitten nützlich sein, bei denen die Reduzierung der Schrankhardware und die Vereinfachung der Verbindungen wichtige Konstruktionsziele sind.

Schneider Electric beschreibt die ILM-Architektur als Unterstützung für Plug-and-Play-Technologie, schnelle Verbindung durch Hybridkabel und Reduzierung der Verkabelung und des Schaltschrankplatzes. In den Produktinformationen des Herstellers heißt es, dass die Architektur je nach Anwendung und Systemkonfiguration bis zu 70 % weniger Verkabelung, bis zu 90 % weniger Platz im Schaltschrank und bis zu 90 % weniger Verkabelungszeit ermöglichen kann.

Wie funktioniert die integrierte Servoarchitektur?

Das Schlüsselkonzept ist Dezentralisierung. Anstatt jede Antriebskomponente in einem zentralen Schaltschrank zu konzentrieren, rücken integrierte Servomodule einen Teil der Motion-Control-Hardware näher an die mechanische Achse.

Dieser Ansatz kann für Maschinen mit vielen unabhängig gesteuerten Achsen wertvoll sein. Bei einer modularen Maschine können mechanische Einheiten an unterschiedlichen Positionen angeordnet sein, während die Bewegungshardware in der Nähe des jeweiligen Motors bleibt. Das Ergebnis kann ein übersichtlicheres Maschinenlayout und weniger lange Einzelverbindungen zwischen einem Zentralschrank und jeder Achse sein.

Das Design ist besonders relevant, wenn Maschinenbauer präzise Bewegungen mit begrenztem Platz im Schaltschrank in Einklang bringen müssen. Ein integrierter Motor sollte jedoch nicht allein deshalb ausgewählt werden, weil seine Baugröße oder Nennleistung geeignet erscheint. Elektrische Kompatibilität, Controller-Architektur, Feedback-Anforderungen, Kabeldesign, thermische Bedingungen, mechanische Belastung und Maschinensicherheitsanforderungen müssen ebenfalls überprüft werden.

Was sind die wichtigsten Spezifikationen?

Die folgenden Spezifikationen bieten einen praktischen Ausgangspunkt für die Bewertung von ILM0702P01A0000. Die Produktinformationen und technischen Dokumentationen von Schneider Electric identifizieren die unten aufgeführten Grundwerte.

In den Daten von Drittanbietern sind für dieses Modell außerdem ein Wellendurchmesser von 11 mm, eine Flanschgröße von 70 mm und eine Gesamtlänge von 226 mm aufgeführt. Für die endgültige Maschinenkonstruktion sollten jedoch Maßzeichnungen und die aktuelle technische Dokumentation des Herstellers als maßgebende Referenz herangezogen werden.

Wie sind Drehmoment und Geschwindigkeit zu verstehen?

Ein häufiger Fehler bei der Servoauswahl besteht darin, nur auf die maximale Geschwindigkeit zu achten. Für eine erfolgreiche Bewegungsachse muss der Motor das vollständige Drehmoment-Drehzahl-Profil der Anwendung erfüllen.

ILM0702P01A0000 hat eine Nenndrehzahl von 6000 U/min und ein Dauerstillstandsdrehmoment von 1,7 Nm. Sein dokumentiertes maximales Stillstandsdrehmoment beträgt 7,6 Nm. Diese Zahlen sollten im Rahmen der Betriebsbedingungen des Herstellers interpretiert und nicht als austauschbare Werte behandelt werden.

• Dauerdrehmoment:relevant für Belastungen, die über längere Zeiträume aufrechterhalten werden müssen.
• Spitzendrehmoment:relevant für Beschleunigung, Verzögerung oder kurzzeitige Lastspitzen.
• Nenngeschwindigkeit:hilft festzustellen, ob der Motor den erforderlichen Maschinenzyklus erfüllen kann.
• Lastträgheit:beeinflusst die Beschleunigungsleistung und die Servoabstimmung.
• Übersetzungsverhältnis:verändert die Drehmoment- und Drehzahlanforderungen des Motors.

Ingenieure sollten daher das tatsächliche Lastdrehmoment, das Beschleunigungsdrehmoment, die reflektierte Trägheit, den Arbeitszyklus und die erforderliche Betriebsgeschwindigkeit berechnen, bevor sie den Motor bestätigen.

Warum ist Feedback wichtig?

Servosysteme sind auf Rückmeldungen angewiesen, um festzustellen, was der Motor tatsächlich tut. ILM0702P01A0000 verwendet ein absolutes Single-Turn-SinCos-Hiperface-Feedback, wobei in der Dokumentation des Herstellers 128 Perioden für die Auflösung des Geschwindigkeitsfeedbacks angegeben sind.

In der Praxis hilft die Rückmeldung dem Steuerungssystem, Position und Geschwindigkeit zu überwachen, sodass die befohlene Bewegung mit dem tatsächlichen Motorverhalten verglichen werden kann. Dies ist wichtig für Anwendungen, die eine wiederholbare Positionierung, koordinierte Achsen, kontrollierte Beschleunigung und genaue Bewegungsprofile erfordern.

Beim Austausch eines vorhandenen Servomotors sollten Ingenieure den Feedback-Typ überprüfen und nicht davon ausgehen, dass ein anderer Motor mit ähnlicher Leistung und ähnlichem Drehmoment ordnungsgemäß mit dem vorhandenen Steuerungssystem kommuniziert.

Wie kann die Maschinenverkabelung vereinfacht werden?

Einer der zentralen Vorteile der ILM-Architektur ist ihr Ansatz zur Maschinenverkabelung. Schneider Electric beschreibt die schnelle Verbindung mithilfe von Hybridkabeln für Signal- und Leistungspegel und hebt mögliche Einsparungen bei der Verkabelung, dem Platzbedarf im Schaltschrank und der Verdrahtungszeit hervor.

Dies kann insbesondere bei Maschinen mit zahlreichen Achsen sinnvoll sein. Herkömmliche Architekturen erfordern möglicherweise mehrere Motorleistungs-, Feedback- und Steuerverbindungen für die Verbindung zwischen dem Schrank und den einzelnen Motoren. Eine dezentrale Architektur kann diese physische Anordnung ändern und die Modularisierung von Maschinen vereinfachen.

Wo kann dieser Servomotor eingesetzt werden?

Der ILM0702P01A0000 ist eher für industrielle Bewegungssteuerungsarchitekturen als für allgemeine Motoranwendungen gedacht. Sein integriertes Design kann für Maschinenachsen in Betracht gezogen werden, bei denen eine kontrollierte Positionierung, koordinierte Bewegung und eine dezentrale Antriebsarchitektur erforderlich sind.

Die Anwendungseignung hängt vom Gesamtsystemdesign ab. Vor dem Einsatz sollten Drehmoment, Drehzahl, Rückmeldung, Umwelteinstufung, mechanische Schnittstelle, Controller-Kompatibilität und Arbeitszyklus des Motors bewertet werden.

Was sollten Techniker vor der Installation prüfen?

Beim Kauf oder Austausch industrieller Automatisierungskomponenten ist die korrekte Identifizierung besonders wichtig. Beachten Sie vor der Installation von ILM0702P01A0000 die folgende Checkliste:

1. Modellnummer:Bestätigen Sie, dass die vollständige Teilenummer ILM0702P01A0000 lautet.
2. Bremsenkonfiguration:Dieses Modell ist ohne Haltebremse spezifiziert.
3. Leistungsbedarf:Stellen Sie sicher, dass die elektrische Architektur des Systems mit dem dokumentierten Nennversorgungsbereich von 250–700 V kompatibel ist.
4. Controller-Kompatibilität:Bestätigen Sie die Kompatibilität mit der vorgesehenen PacDrive 3-Architektur und dem Motion-Controller.
5. Rückmeldung:Stellen Sie sicher, dass das Steuerungssystem die angegebene Feedback-Anordnung unterstützt.
6. Mechanische Abmessungen:Überprüfen Sie Flansch, Wellendurchmesser, Wellenlänge, Montageausrichtung und verfügbaren Abstand.
7. Belastungseigenschaften:Berechnen Sie Drehmoment, Trägheit, Beschleunigung, Geschwindigkeit und Arbeitszyklus.
8. Verkabelung:Verwenden Sie die korrekte zugelassene Kabel- und Anschlussanordnung für das System.
9. Umfeld:Überprüfen Sie Temperatur, Staub, Feuchtigkeit, Vibration und Installationsbedingungen anhand der geltenden Dokumentation.

Welche Wartungsprobleme sollten berücksichtigt werden?

Servomotoren sind Präzisionskomponenten, daher sollte sich die Wartung sowohl auf die Betriebsbedingungen als auch auf den Motor selbst konzentrieren. Übermäßige Hitze, Verschmutzung, mechanische Fehlausrichtung, Kabelschäden, ungewöhnliche Vibrationen oder ungewöhnliche Belastungen können die Systemleistung beeinträchtigen.

• Überprüfen Sie den Zustand der mechanischen Montage und der Wellenkupplung.
• Überprüfen Sie Kabel und Anschlüsse auf sichtbaren Verschleiß oder Beschädigungen.
• Überwachen Sie abnormale Temperaturanstiege.
• Untersuchen Sie unerwartete Vibrationen oder Geräusche.
• Überprüfen Sie wiederkehrende Positions- oder Bewegungsfehler.
• Halten Sie den Motor und den umgebenden Installationsbereich innerhalb der angegebenen Umgebungsbedingungen.
• Verwenden Sie die Herstellerdokumentation, wenn Sie Rückkopplungs-, Kommunikations- oder antriebsbezogene Fehler diagnostizieren.

Schneider Electric bietet derzeit auf seiner Produktseite Produktdokumentation, Software-Downloads, Ressourcen zur Produktauswahl und Ersatz-/Ersatzinformationen an.

Was sollten Käufer vor dem Kauf überprüfen?

Für den Kauf industrieller Automatisierung ist mehr als nur die Zuordnung eines Produktnamens erforderlich. Der Käufer sollte prüfen, ob die angebotene Komponente genau mit der gewünschten Maschinenkonfiguration übereinstimmt.

Aktuelle Händlerinformationen veranschaulichen, warum Lagerbestand und Preis zum Zeitpunkt des Kaufs überprüft werden sollten. Beispielsweise variieren die Verfügbarkeit und die aufgeführten Preise je nach Händler und Region, während auf den regionalen Seiten von Schneider Electric möglicherweise für diesen Markt spezifische Richtpreise und Kaufinformationen angezeigt werden.

Integrierte Servoarchitektur im Vergleich zu herkömmlichen Schrankantrieben

Keine der beiden Architekturen sollte als universell geeignet angesehen werden. Die richtige Wahl hängt von der Maschinentopologie, der Achsenanzahl, den Schrankbeschränkungen, den Umgebungsbedingungen, den Serviceanforderungen, der Steuerungsarchitektur und dem gesamten Installationsdesign ab.

Häufig gestellte Fragen

Abschließende Überlegungen

Schneider ILM0702P01A0000 ist ein spezieller integrierter Servomotor der Lexium 62 ILM-Familie. Seine Nennleistung von 720 W, sein Dauerdrehmoment von 1,7 Nm, seine Nenndrehzahl von 6000 U/min, sein absolutes Single-Turn-SinCos-Hiperface-Feedback und seine bremsenfreie Konfiguration machen ihn zu einer klar definierten Komponente und nicht zu einem generischen Servomotor.

Seine integrierte Architektur ist besonders relevant für Maschinenbauer, die mit modularen, mehrachsigen oder platzbeschränkten Automatisierungsgeräten arbeiten. Die potenzielle Reduzierung des Schaltschrankraums und der Verkabelung kann die Maschinenarchitektur vereinfachen, während das feldmontierte Design stärker verteilte Gerätelayouts unterstützen kann. Schneider Electric hebt insbesondere die Reduzierung der Verkabelung, des Platzbedarfs im Schaltschrank und der Verdrahtungszeit als Merkmale des ILM-Ansatzes hervor.

Bei Kauf- und Austauschprojekten besteht der wichtigste Schritt darin, die vollständige Konfiguration zu überprüfen und nicht nur das Aussehen oder die Leistung des Modells abzugleichen. Elektrische Kompatibilität, Controller-Architektur, Feedback, mechanische Abmessungen, Bremsanforderungen, Umgebungsbedingungen, Kabelkonfiguration und Maschinenlast sollten vor der Installation überprüft werden.
